AL808特殊功能

目录

测量值变送

当仪表具有测量值变送功能时,仪表可以将测量数据变送为4~20mA或0~10V的模拟信号,方便用户用记录仪对测量数据进行记录。测量值的变送范围为SPL~SPH。

变送模块采用D/A转换及光电隔离技术,变送分辨率达0.1%。

当具有测量值变送功能时,不能同时选择数据通讯功能。

设定值模拟变送功能

当仪表具有设定值模拟变送功能时,仪表可以将设定值变送为4~20mA或0~10V的模拟信号,设定值的变送范围为SPL~SPH。此时仪表与具有模拟设定功能的仪表配合使用,可组成同步控制系统。

变送模块采用D/A转换及光电隔离技术,变送分辨率达0.1%。

当具有设定值模拟变送功能时,不能同时选择数据通讯功能。

设定值数据传输功能

当仪表具有设定值数据传输功能时,仪表可以按设定的时间间隔,通过RS485通讯线将设定值SV传输到下位机,与具有RS485通讯功能的下位机仪表配合使用,可组成多级同步控制系统。

模拟设定

当仪表具有模拟设定功能时,仪表可以接第2路0~10V输入信号(输入端子为11,12),用来作为仪表的设定值。

0~10V输入信号对应的设定范围为SPL~SPH

模拟设定功能使用得仪表能组成比值或串级调节系统,完成复杂的调节功能。

手动操作器

AL808作为手动操作器使用时,仪表主输入信号一般为标准信号(即调节器或DCS输出信号),仪表将关闭调节功能,测量值的显示范围为0.0~100.0,直接将测量值作为输出值,对应的输出功率为0~100%。

当AL808的输出为单相或三相可控硅移相输出时,仪表作为调功器使用。

本手操器具有手动/自动无扰动双向切换功能,可通过面板按键A/M进行切换,也可通过短接后部端子12,13进行切换。

程序运行过程中的事件输出功能

在某些应用场合,在曲线程序运行过程中,需要完成某些特殊动作。

例如,要求在运行第2段平台时,需控制一个继电器A1动作进行强制冷却;在运行第3段平台时,要求控制另一个继电器A2动作进行排气;控制过程结束时,控制另一个继电器动作A3接通电铃通知操作人员,等等。

AL808具有3路事件输出,用户可以非常灵活的对3路事件输出进行设置,以方便控制各种外部设备同步或连锁工作。

曲线程序分段功率限制

在使用硅钼棒,钼丝或钨丝等作为加热元件的高温电炉中,加热丝的冷态电阻非常小,当仪表处于自动控制状态下,如果不进行功率限制,低温时仪表全功率输出,将导致加热元件损坏甚至电炉损毁的严重后果。

AL808所具有分段功率限制功能最适合于此类高温电炉使用,用户可根据现场情况对各个温度段的输出功率进行限制。当分段功率限制功能参数P-PH设置为ON时,仪表具有分段功率限制功能。各个温度段的最大输出功率分别为PL1,PL2,...进行限制。

打印记录功能

AL808通过RS232串口与TPμP-A40S微型打印机相连接,可实时打印测量数据或记录曲线。记录纸的宽度为57mm。

1). 接线

AL808串口发送(端子19)与微型打印机串口接收端(第3脚)相连接;

AL808串口接地(端子21)与微型打印机串口接地端(第5脚)相连接;

2). 参数设置

将AL808的通讯波特率(BAUD)设为与微打相同的波特率。

将微打设置为8位无校验通讯方式。

对仪表内与打印记录相关的参数按要求进行设置:打印功能(Pnt)、时间轴打印间隔(PLt)、数据打印时间间隔(Pdt)。

当选择打印记录曲线时Pnt设为Cure

打印分辨率=(SPH-SPL)/240 单位:℃/点

其中:SPH为设定值最大值,SPL为设定值最小值

注意:当Ctrl设为曲线程序控制方式,只有启动曲线运行时才记录数据或曲线。

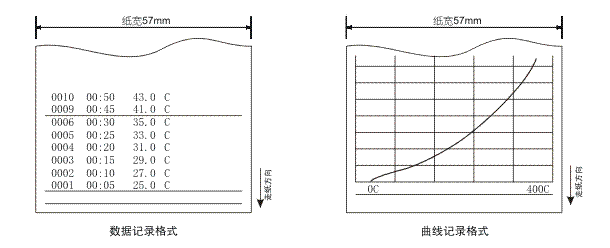

3). 记录格式

AL808打印记录

非线性输入信号使用

在某些特定测量场合,输入信号具有非线性的特性,此时必须通过多点折线对仪表进行标定才能满足测量精度要求,AL808具有12点折线标定功能,可以满足用户对非线性物理量的测控要求。

如AL808可应用于通过测量电流来间接测量磁场强度;通过测量光电信号来间接测量液体的浓度…

AL808的输入信号范围为-10~50mV,因此当输入信号超过这一范围时,应将输入信号变送为-10~50mV范围再接仪表输入端。

非线性输入信号的标定请参照说明书中关于线性过程标定的步骤,按顺序分别对P1,P2,P3,…,P12点进行标定。

注意:标定过程中,标定的输入信号必须满足X1<X2<X3< … <X12的条件。

非线性信号输入
