TC818张力控制器在张力控制系统中的应用

一、概述

TC818张力控制器具有24V/4A直流输出，主要应用于执行机构为磁粉离合器或磁粉制动器的张力系统中，适用于手动控制、半自动控制（卷径张力控制）及全自动张力控制系统。

手动张力控制器是根据收料或放料卷径的变化，人工调整离合器或制动器的励磁电流，从而获得一定的张力。

半自动张力控制器又称卷径式张力控制器，控制器能自动检测出收料或放料的卷径，并根据设定的目标张力及测量卷径，自动调整离合器或制动器的励磁电流来控制卷料的张力。

全自动张力控制器能测量卷料的实际张力，并根据设定的目标张力及实测张力经PID运算后自动调整离合器或制动器的励磁电流来控制卷料的张力。全自动张力控制器具有极高的张力控制精度，适用于对张力控制精度要求较高的场合使用。

以下为TC818张力控制器在张力控制系统中的典型应用。

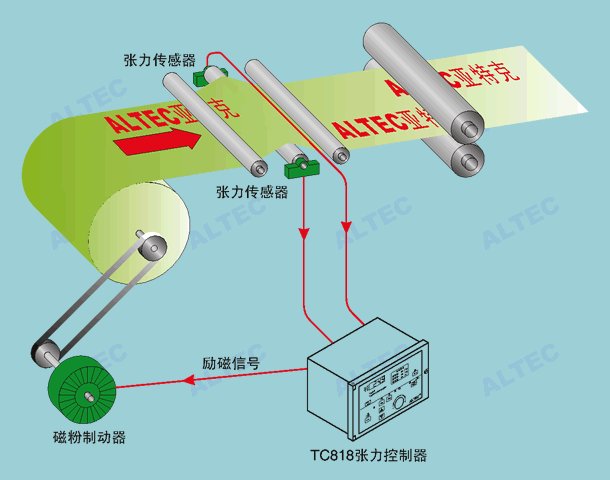

二、放卷控制

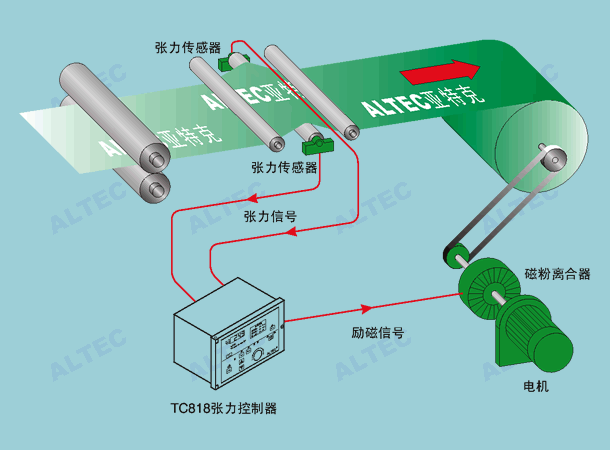

三、收卷控制

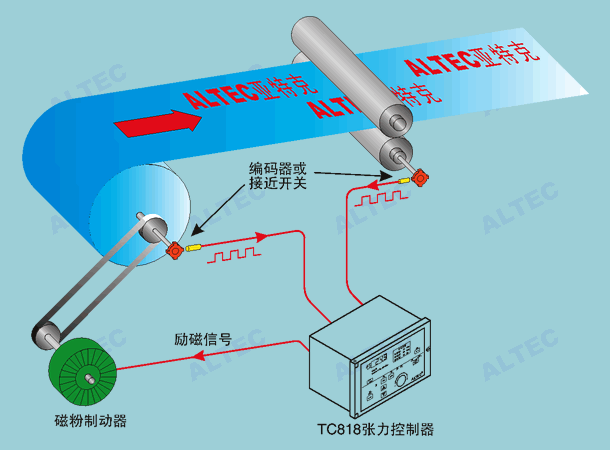

四、放卷控制(卷径张力控制系统)

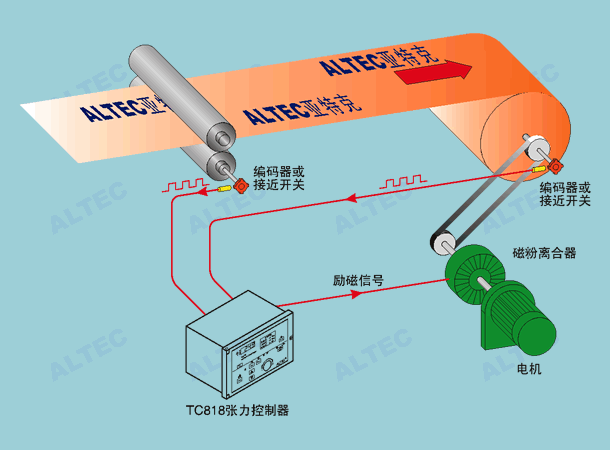

五、收卷控制(卷径张力控制系统)

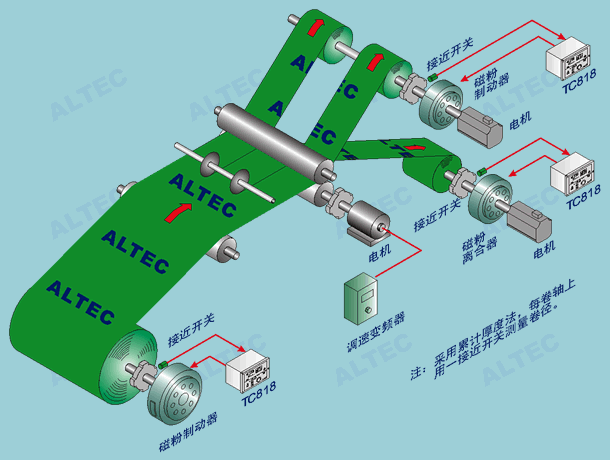

六、分切机控制
