TC950张力控制器典型应用
概述
TC950张力控制器输出信号为可控硅移相脉冲或模拟量（4-20mA,0-20mA，0-10V）。
可直接触发可控硅模块，构成直流调压电源，主要应用于执行机构为力矩电机，大功率磁粉离合器，大功率磁粉制动器或直流电机的张力控制系统中，具有自动/手动无扰切换，同步追踪及同步启停功能。
模拟量可控制变频器或其它功率单元，主要应用于执行机构为交流异步电机，电气转换机构，其它各种功率单元的张力控制系统中，具有自动/手动无扰切换，同步追踪及同步启停功能。
TC950张力控制器能测量卷料的实际张力，并根据设定的目标张力及实测张力经PID运算后自动调整输出信号来控制卷料的张力。TC950张力控制器具有极高的张力控制精度，适用于对张力控制精度要求较高的场合使用。
同步功能可以跟踪前级驱动单元的运行速度，当系统速度变化时，张力系统能快速跟踪速度的变化，改变输出值，使得整个系统能快速同步运行，并保持较小的张力波动。
以下为TC950张力控制器在张力控制系统中的典型应用。

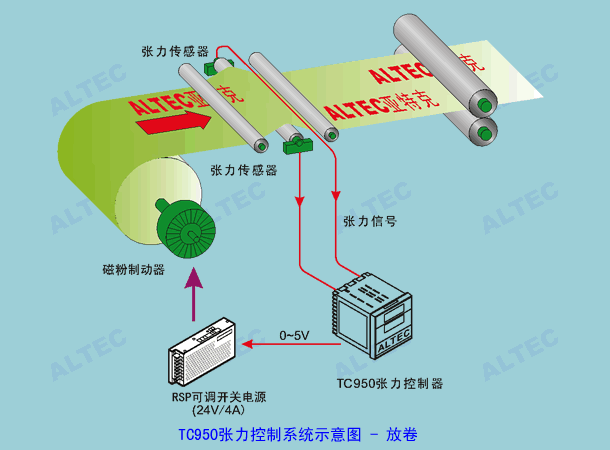

TC950放卷部张力控制系统的应用 - 采用磁粉制动器方案

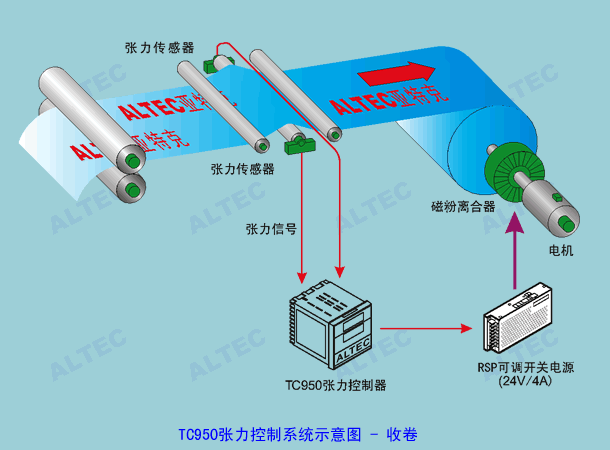

TC950在收卷部张力控制系统的应用 - 采用磁粉离合器方案

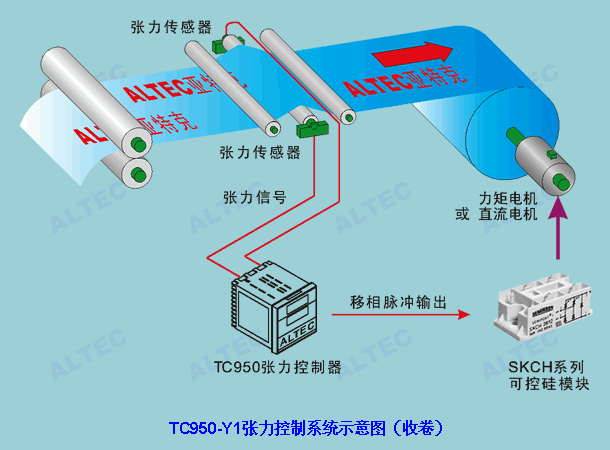

TC950在收卷部张力控制系统的应用 - 采用直流电机或力矩电机方案

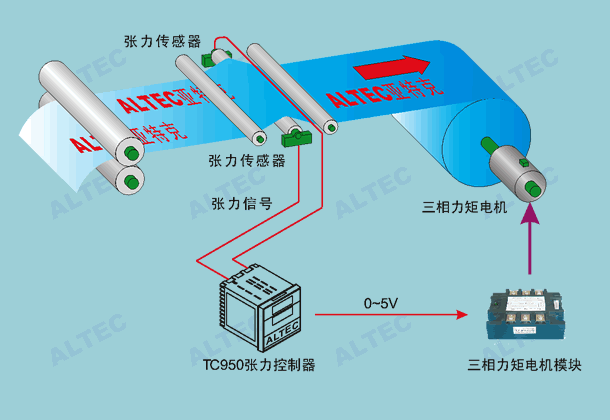

TC950在收卷部张力控制系统的应用 - 采用三相力矩电机驱动模块

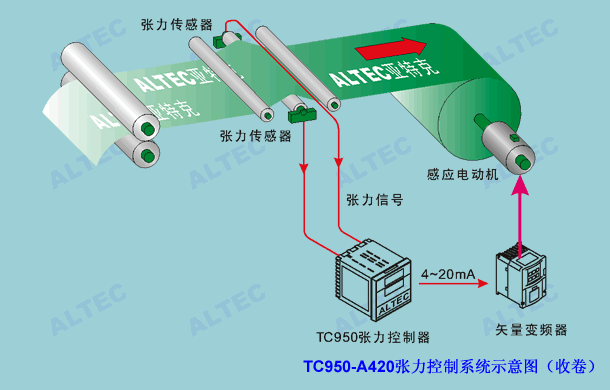

TC950在收卷部张力控制系统的应用 - 采用交流电机方案

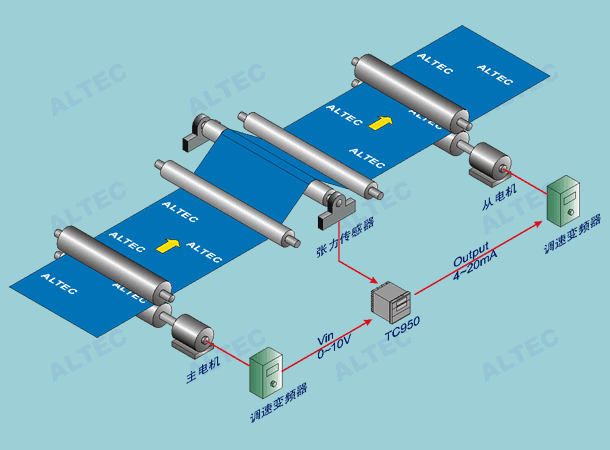

TC950应用方案 - 速度同步张力控制系统
