TH135干湿球湿度控制器

型号定义

TH135	/	输出1	/	输出2	/	报警1	/	通讯功能	/	可选功能
		①		②		③		④		⑤

① 输出1 ② 输出2

代号	含义
0	无输出
R	继电器输出常开触点3A/250VAC
L	逻辑电平输出(20V/10mA),可驱动大功率固态继电器SSR
T	双向可控硅过零输出,可触发大功率可控硅SCR
D	模拟量0-10mA,4-20mA,0-20mA,0-5V,1-5V,0-10V

③ 报警1

代码	含义
0	无输出
R	继电器输出常开触点3A/250VAC

④ 通讯功能

代码	含义
0	无通讯
232	RS232(3线),电气隔离,通讯距离12m
485	RS485(2线),电气隔离,通讯距离1.2Km

⑤ 可选功能

代码	含义
0	无可选功能
BS	测量值变送

例如:

1. TH135/R/R/0/485 表示:第1路、第2路输出为继电器,无报警1,带RS485通讯功能的湿度控制器。

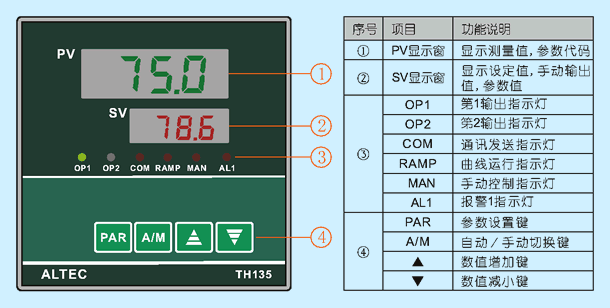

操作界面

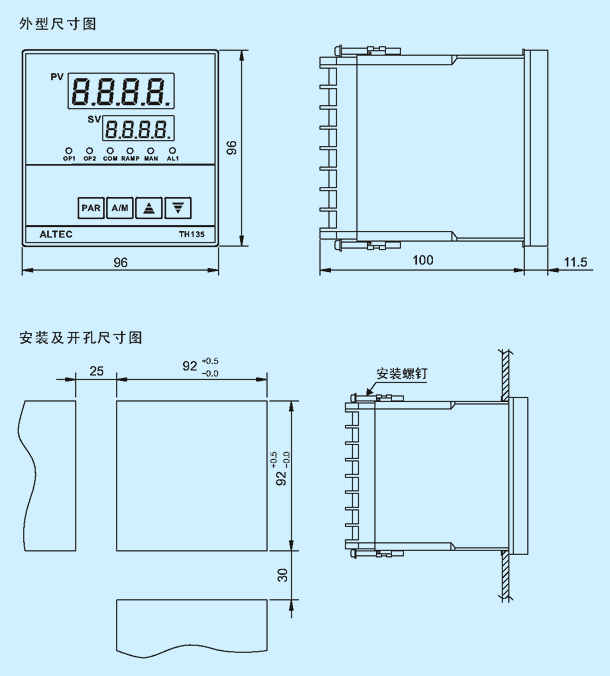

外形尺寸及安装

电气连接

技术规格

测量精度	温度:±0.2%,湿度:±1%
采样周期	125 ms
测量范围	-100-200°C,0-99% RH
输入	两路Pt100信号,干湿球测湿方法
输出	继电器,常开触点(max.250VAC,3A) 逻辑电平,20V/10mA,可触发大功率SSR 可控硅过零触发,可触发大功率单向、双向可控硅 模拟量,0-10mA,4-20mA,0-20mA或0-5V,1-5V,0-10V
报警	继电器,常开触点(max.250VAC,3A) 报警方式,上、下限报警,偏差报警
调节算法	开关调节(ON/OFF) 比例,积分,微分调节(PID),PID自整定
数字通讯	RS485(2线),RS232(3线)
电源	电压范围: 85-264VAC; 45/60Hz
环境	工作温度:0-50℃,相对湿度≤85%
外型尺寸	96mm×96mm×100mm(W×H×D)
