CPC316变频恒压供水控制器

型号定义

CPC316	-	主输出	-	泵	-	时钟	-	通讯
		①		②		③		④

① 主输出

代号	含义
A420	电流输出 4-20mA
V10	电压输出 0-10V

② 泵

代码	含义
S	单泵变频控制
M	多泵变频控制

③ 时钟

代码	含义
0	无实时时钟功能
T	有实时时钟功能

④ 通讯

代码	含义
0	无通讯
RS232	带RS232通讯接口
RS485	带RS485通讯接口

例如:

1. CPC316-A420-M-T为带实时时钟功能的泵群控制器,输出控制信号为4-20mA。

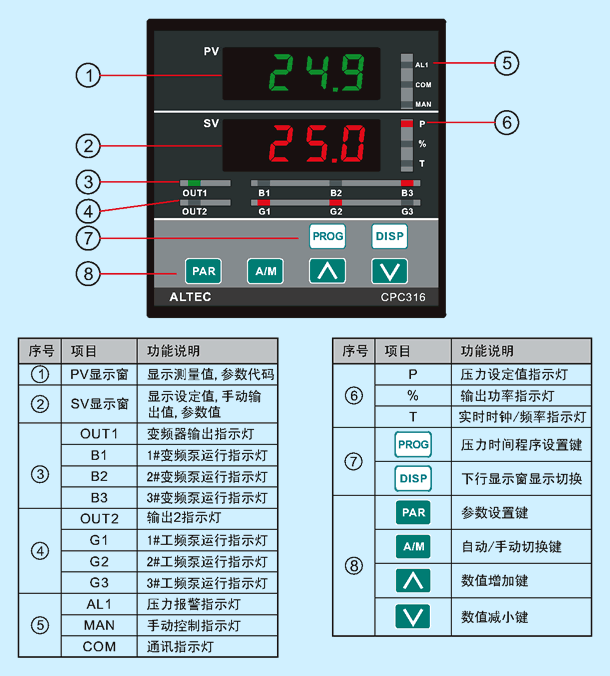

操作界面

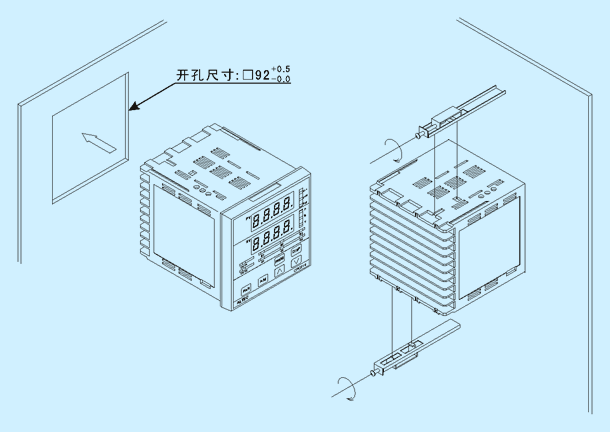

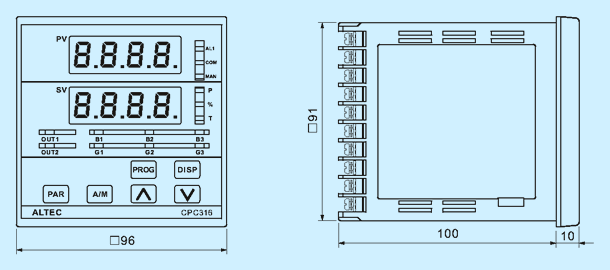

外形尺寸及安装

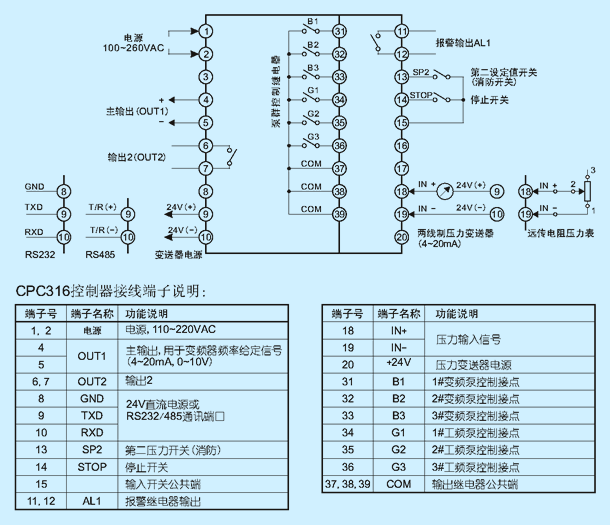

电气连接

技术规格

测量精度	满量程的±0.2%FS±1个字
采样周期	100 ms
压力输入信号	0-50mV, 4-20mA, 0-10V, 0-400Ω
输出	模拟量, 4-20mA, 0-20mA 或 0-10V 继电器,常开触点(max.250VAC,3A)
报警	继电器,常开触点(max.250VAC,3A)
调节算法	比例,积分调节(PI), 具备无超调及无欠调的优良控制特性
数字通讯	RS232(3线), RS485(2线)
电源	电压范围: 100-260VAC, 50/60Hz
环境	工作温度: 0~50℃, 相对湿度≤85%
外型尺寸	96(W)×96(H)×100(D)mm

相关文档

1. CPC316变频恒压供水控制器使用说明书 PDF
2. CPC316变频恒压供水控制器使用说明书, V4版 PDF
