固态继电器
![](/images/SSR/SSR.jpg)

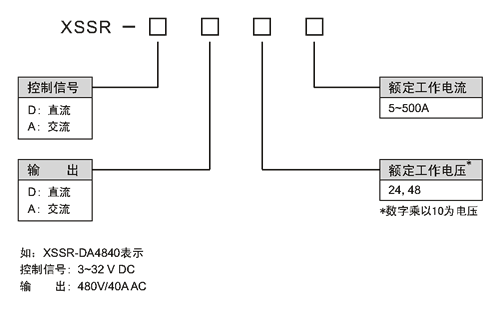

产品选型
![](/images/SSR/XSSR_Code.gif)
技术规格
型号 | XSSR-DA□□ | XSSR-AA□□ |
---|---|---|
控制电压 | 3-32VDC | 80-250VAC |
控制电流 | 4-20mA | 3-20mA |
反向电压 | 32VDC | / |
保证关闭电压 | 1VDC | 30VAC |
保证开通电压 | 3VDC | 80VAC |
负载电压 | 24-240VAC 75-480VAC | |
负载最大电流 | 5A-500A | |
负载最小电流 | 0.05A | |
通态压降 | ≤1.6VAC | |
输出漏电流 | ≤5mA | |
介质耐压 | ≥2500VAC | |
绝缘电阻 | ≥100MΩ | |
开关时间 | ≤10mS | |
频率范围 | 50-60Hz | |
工作温度 | -20-70℃ | |
负载电流安全系数 | 阻性负载取50-60% | |
感性负载取30-40% |

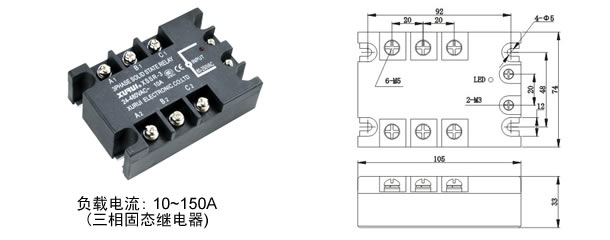

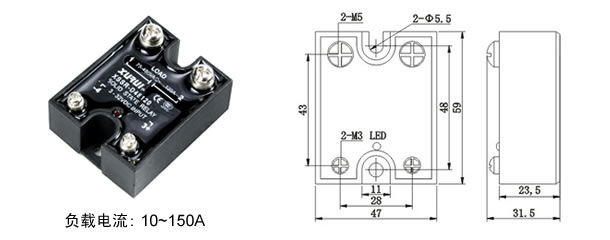

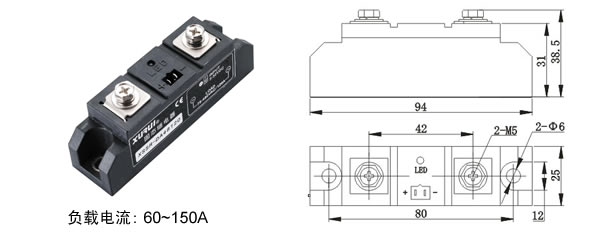

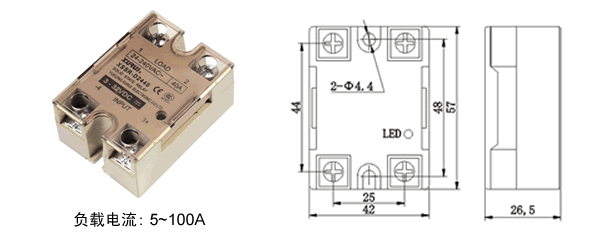

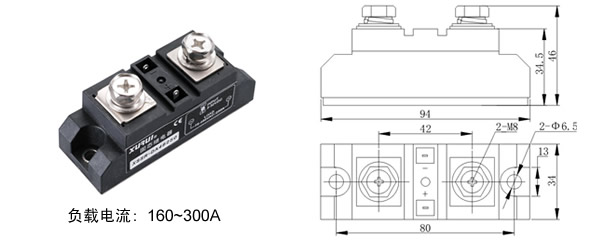

外形尺寸
![](/images/SSR/DA4840_dim.gif)
![](/images/SSR/D48120_dim.jpg)
![](/images/SSR/DA48120_dim.jpg)
![](/images/SSR/DA48250_dim.jpg)
![](/images/SSR/XSSR-3DA_dim.jpg)

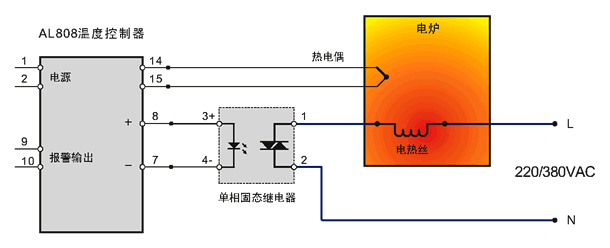

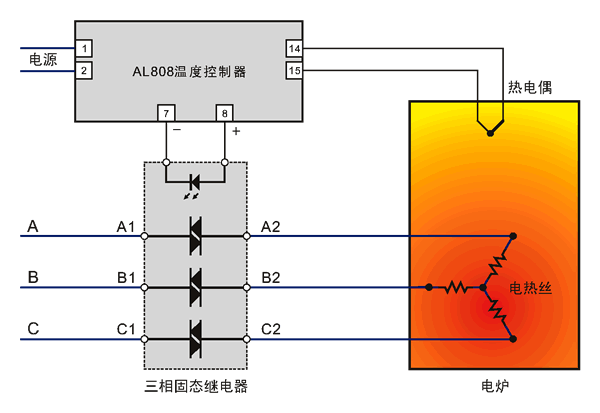

典型应用
![](/images/SSR/AL808_SSR.gif)
![](/images/SSR/AL808_SSR_3P.gif)
