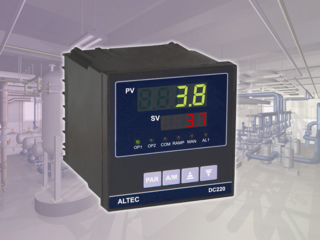

DC220温差控制器

型号定义

DC220 / 输出1 / 输出2 / 报警1 / 通讯功能 / 可选功能
① 输出1 ② 输出2
0 无输出
R 继电器输出常开触点3A/250VAC
L 逻辑电平输出(20V/10mA),可驱动大功率固态继电器SSR
T 双向可控硅过零输出,可触发大功率可控硅SCR
D 模拟量0~10mA,4~20mA,0~20mA,0~5V,1~5V,0~10V
③ 报警1
0 无报警
R 继电器输出(常开触点,3A/250VAC)
④ 通讯功能
0 无通讯
232 RS232(3线),电气隔离,通讯距离12m
485 RS485(2线),电气隔离,通讯距离1.2Km
⑤ 可选功能
0 无可选功能
PT 测量值变送
DT 温差值变送
R 比值控制

如 DC220/D/R/0/485 表示: 第1路输出为模拟量,第二路输出为继电器,无报警1,带RS485通讯功能的温差控制器。

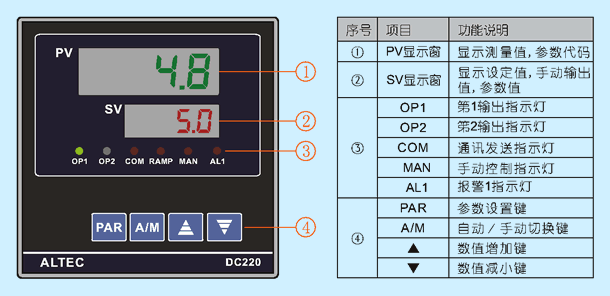

操作界面

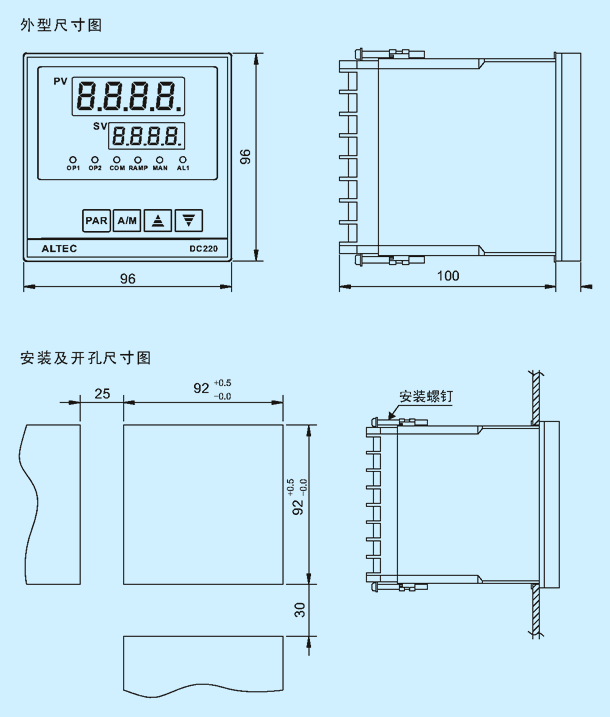

外形尺寸

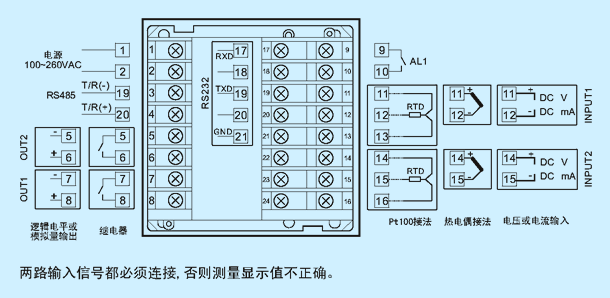

电气连接

技术规格

测量精度 满量程的±0.2%+1个数字位
采样周期 125 ms
输入 热电偶: J, K, E, R, S, T, B
热电阻: Pt100, Cu50
线性输入: 0-20mA, 4-20mA, -10.0-50.0mV, 0-10V
输出 继电器,常开触点(max.250VAC,3A)
逻辑电平,20V/10mA,可触发大功率SSR
可控硅过零触发,可触发大功率单向、双向可控硅
模拟量, 0-10mA, 4-20mA, 0-20mA或0-5V, 1-5V, 0-10V
报警 继电器,常开触点(max.250VAC,3A)
报警方式,上、下限报警,偏差报警
调节算法 开关调节(ON/OFF)
比例, 积分, 微分调节(PID), PID自整定
数字通讯 RS422(4线),RS485(2线),RS232(3线)
电源 电压范围: 85-264VAC; 45/60Hz
环境 工作温度: 0-50°C, 相对湿度: ≤85%
