AL807系列温度控制器
AL807系列温度控制器可选择多种热电偶、铂电阻温度传感器，具有加热/冷却控制功能及丰富的报警功能，具有测控精度高，抗干扰性能强，操作简单，性价比高等特点，广泛适用于各种工业场合的高精度恒温控制。
型号定义
| AL807 | - | □ | - | □ | - | □ | - | □ |
| ① | ② | ③ | ④ |
| 无 | 96×96×100 (开孔尺寸: 92×92) |
|---|---|
| D | 48×96×100 (竖装, 开孔尺寸: 45×92) |
| E | 96×48×100 (横装, 开孔尺寸: 92×45) |
| M | 72×72×100 (开孔尺寸: 68×68) |
| 0 | 无输出 |
|---|---|
| R | 继电器输出 (常开触点，3A/250V AC) |
| L | 逻辑电平输出(20V/10mA), 可驱动大功率固态继电器(SSR) |

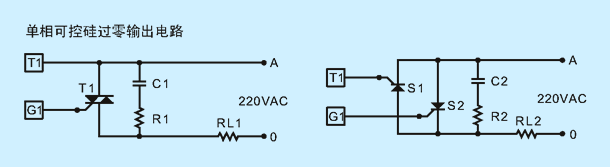

| T | 双向可控硅过零输出, 可触发大功率可控硅SCR |
| 0 | 无报警 |
|---|---|
| R | 继电器输出 (常开触点，3A/250V AC) |
例如，型号 AL807-R-R-R 表示输出1、输出2为继电器，带报警1，外型尺寸为96×96×100mm的 PID 控制器。

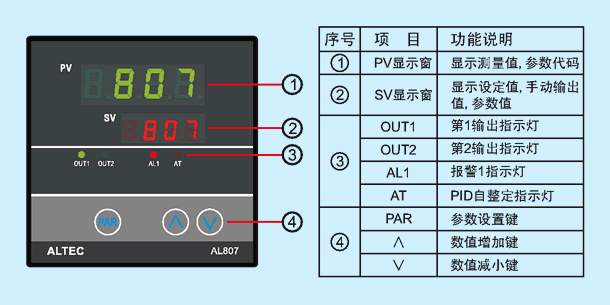

操作界面

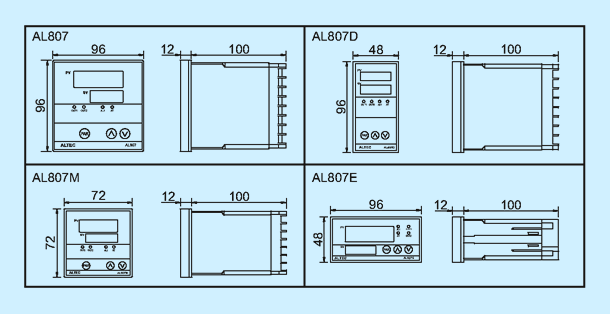

外形尺寸

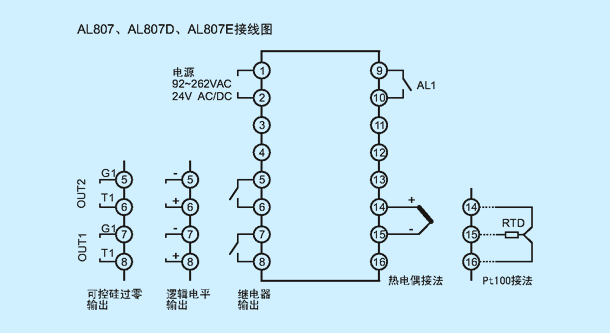

电气连接
技术规格
| 测量精度 | 满量程的 ±0.2%+1 个数字位 |
|---|---|
| 显示分辨率 | 1°C |
| 采样周期 | 125 ms |
| 输入 | 热电偶: J, K, E, R, S, B, T 热电阻: Pt100 |
| 输出 | 继电器, 常开触点(max.250VAC, 3A) 逻辑电平, 20V/10mA, 可触发大功率固态继电器SSR 可控硅过零输出, 可触发大功率可控硅SCR |
| 报警 | 继电器, 常开触点(max.250VAC, 3A) 报警方式: 上、下限报警, 偏差报警 |
| 调节算法 | 开关调节(ON/OFF) 比例, 积分, 微分调节(PID), PID自整定 |
| 电源 | 92-262VAC, 24V AC/DC; 45/60Hz, 电源消耗 ≤3W |
| 环境 | 工作温度: 0-50°C, 相对湿度: ≤85% |
