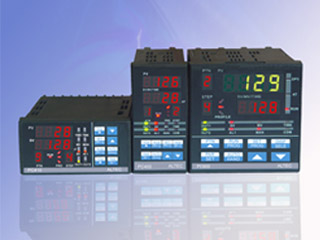

PC900/PC410系列温度控制器
PC900/PC410系列仪表具有10条*16段温度曲线、分段输出功率限制及时间事件输出功能，特别适合于需多条控温曲线的实验电炉或环境实验设备等场合使用，采用先进的PID调节算法及PID自整定功能，具备无超调及无欠调的优良控制特性。
该系列仪表功能强大，操作简单，界面友好，具有组态灵活、适应性广的特点，适合温度、压力、流量、液位、湿度...的精确控制。
型号定义
| PC900基本型号 | / | 输出1 | / | 输出2 | / | 报警1 | / | 通讯功能 | / | 可选功能 |
| ① | ② | ③ | ④ | ⑤ | ⑥ |
| PC900 | 全功能PID自整定控制器, 外型尺寸:96×96×100mm(宽×高×深) |
|---|---|
| PC400 | 全功能PID自整定控制器, 外型尺寸:48×96×100mm(宽×高×深) |
| PC410 | 全功能PID自整定控制器, 外型尺寸:96×48×100mm(宽×高×深) |
| 0 | 无输出 |
|---|---|
| R | 继电器输出(常开触点,3A/250V AC) |
| L | 逻辑电平输出(20V/20mA),可驱动大功率固态继电器SSR |
| D | 模拟量(0-10mA, 4-20mA, 0-20mA, 0-5V, 1-5V, 0-10V) |
| T1 | 双相可控硅过零输出,可触发大功率可控硅SCR |
| T3 | 三相可控硅过零输出,可触发大功率可控硅SCR |
| Y1 | 单相可控硅移相输出,可触发大功率可控硅SCR |
| Y3 | 三相可控硅移相输出,可触发大功率可控硅SCR |
注意: 三相过零或移相输出,只能选择96×96×100的外形尺寸。
| 0 | 无输出 |
|---|---|
| R | 继电器输出(常开触点,3A/250V AC) |
| L | 逻辑电平输出(20V/20mA),可驱动大功率固态继电器SSR |
| D | 模拟量(0-10mA, 4-20mA, 0-20mA, 0-5V, 1-5V, 0-10V) |
| T1 | 双相可控硅过零输出,可触发大功率可控硅SCR |
| 0 | 无报警 |
|---|---|
| R | 继电器输出(常开触点,3A/250V AC) |
| 0 | 无通讯 |
|---|---|
| 232 | RS232 (3线),电气隔离,通讯距离12m |
| 485 | RS485 (2线),电气隔离,通讯距离1.2km |
| 0 | 无附加功能 |
|---|---|
| QP16 | 16段曲线程序控制 |
| Clk | 实时时钟(Clock) |
| Prt | 打印记录功能(Print) |
| Rem | 模拟遥控设定 |
| PVT | 测量值变送 |
| SVT | 设定值变送 |
例如: PC900/R/R/0/232 表示输出1,输出2为继电器,无报警1,带RS232通讯,具有10条16段曲线程序控制功能,外型尺寸为96×96×100mm的控制器。

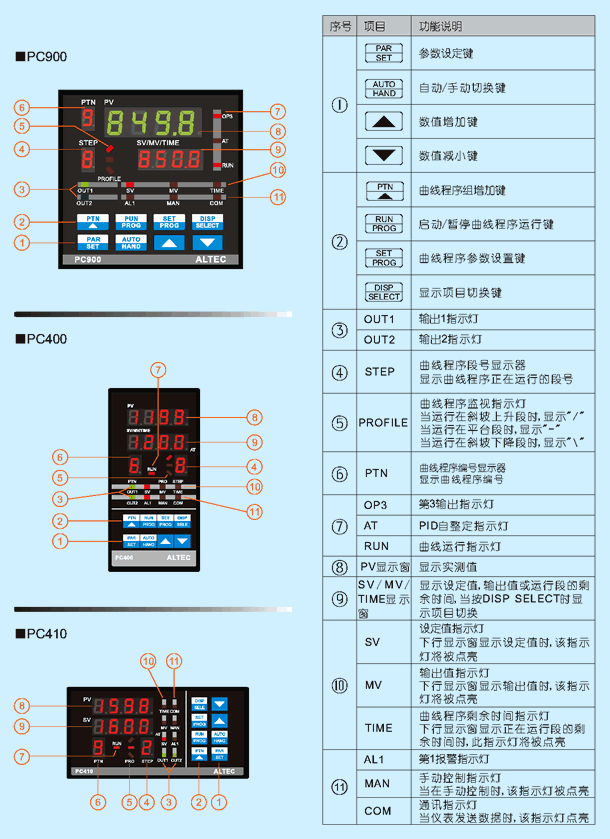

操作界面

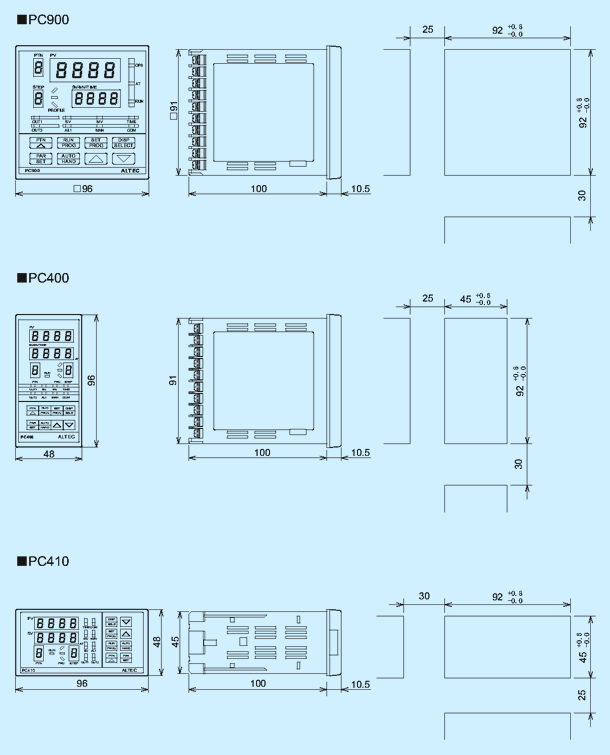

外形尺寸

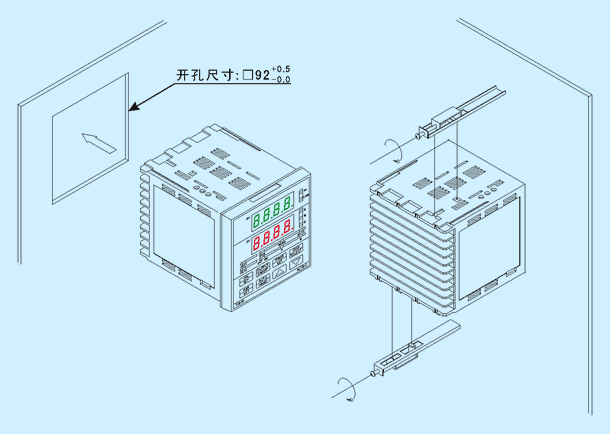

安装
电气连接

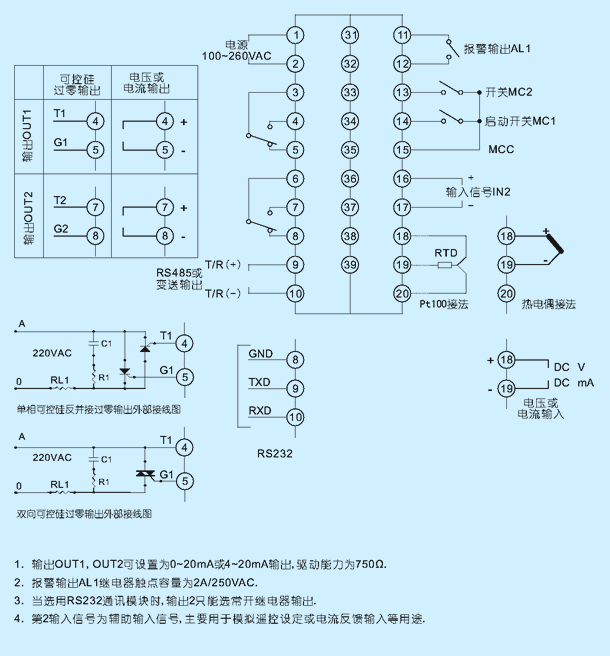

PC900电气接线图

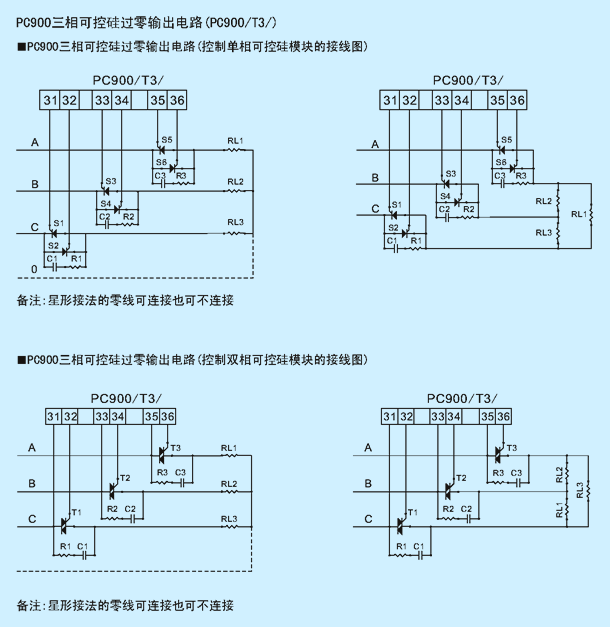

PC900三相可控硅过零输出电路

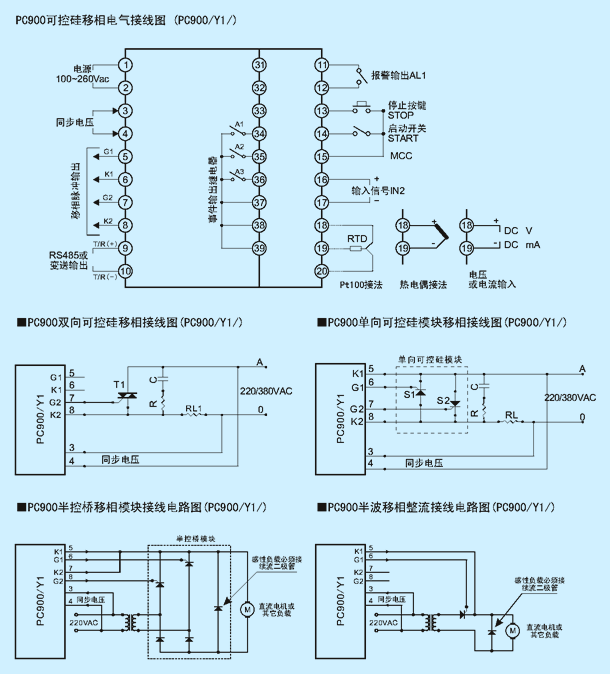

PC900可控硅移相电气接线图

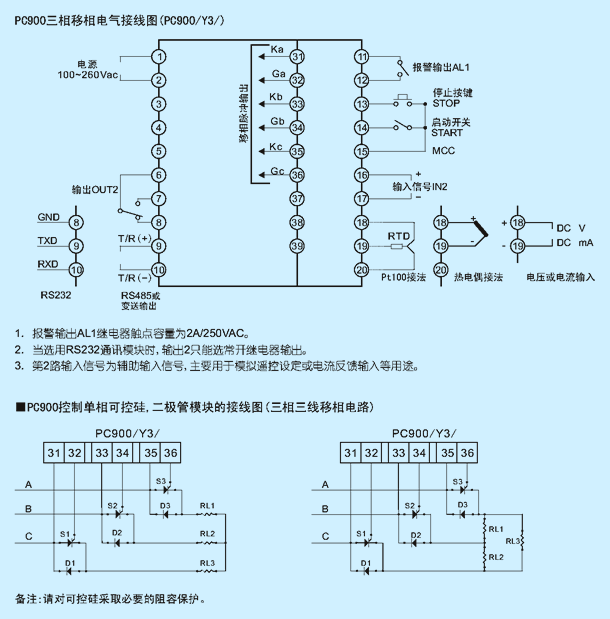

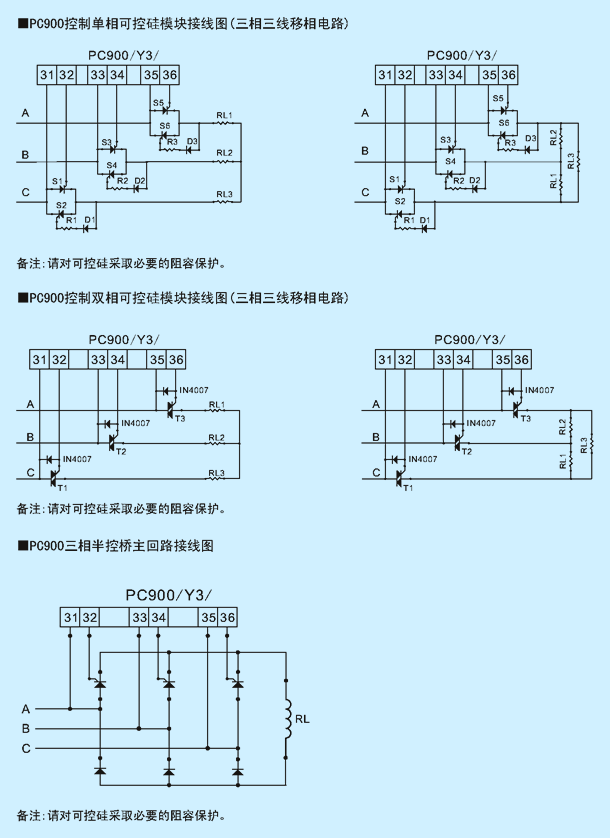

PC900三相移相电气接线图
技术规格
| 测量精度 | 满量程的±0.2%+1个数字位 |
|---|---|
| 采样周期 | 125ms |
| 输入 | 热电偶: J, K, E, R, S, T, B 热电阻: Pt100, Cu50 线性输入: 0-20mA, 4-20mA, -10.0-50.0mV, 0-10V |
| 输出 | 继电器,常开触点(max.250VAC,3A) 逻辑电平,20V/20mA,可触发大功率SSR 可控硅过零触发,可触发大功率单向、双向可控硅 可控硅移相触发,可触发大功率单向、双向可控硅 模拟量,0-10mA, 4-20mA, 0-20mA 或 0-5V, 1-5V, 0-10V |
| 报警 | 继电器,常开触点(max.250VAC, 3A) 报警方式,上、下限报警,偏差报警 |
| 曲线控制 | 曲线长度: 16段程序 程序循环: 1-200次或连续 曲线条数: 10条 |
| 调节算法 | 开关调节(ON/OFF) 比例, 积分, 微分调节(PID), PID自整定 |
| 数字通讯 | RS232(3线) RS422(4线) RS485(2线) |
| 电源 | 电压范围: 85-264VAC; 45/60Hz |
| 环境 | 工作温度: 0-50°C, 相对湿度: ≤85% |
