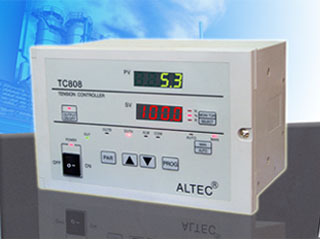

TC808张力控制器

型号定义

TC818	-	主输出	/	通讯	/	可选功能
		①		②		③

① 主输出

代号	含义
24V	24V/4A输出,接动磁粉离合器或磁粉制动器

② 通讯功能

代码	含义
0	无
RS232	带RS232通讯接口
RS485	带RS485通讯接口
BS	带张力变送输出功能

③ 可选功能

代码	含义
0	无附加功能

例如:型号TC808-24V/BS/0为主输出为24V/4A输出,可接磁粉离合器或磁粉制动器,带张力变送功能的控制器。

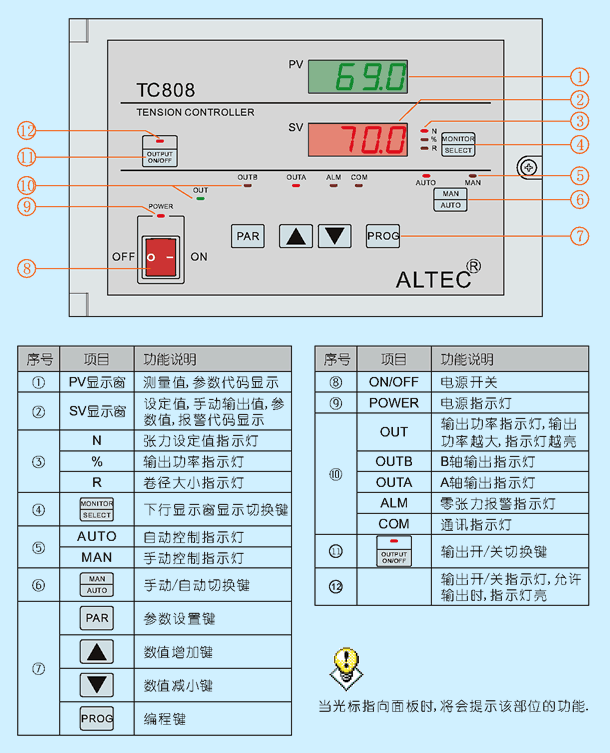

操作界面

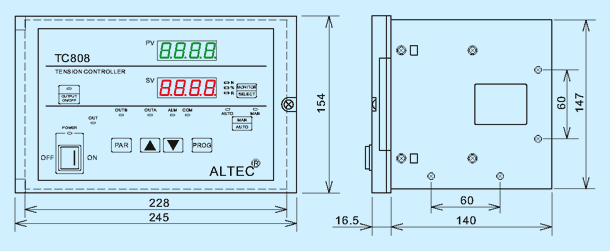

外形尺寸

安装

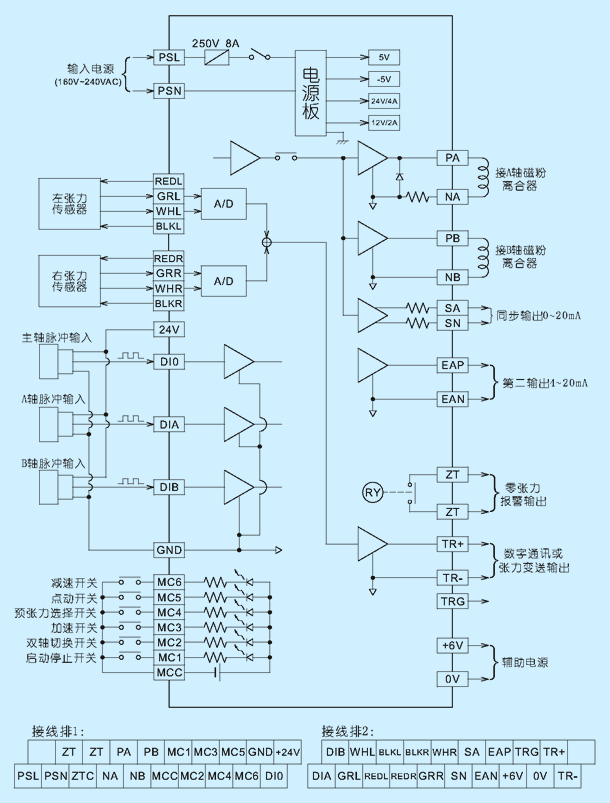

电气连接

技术规格

输入信号	可选用微位移专用张力传感器(输入信号200mV,供电电源为5V) 可选用应变片式张力传感器(输入信号为20mV,供电电源为10V)
卷径测量	接近开关或编码器，三极管NPN输出，最高频率15kHz
测量精度	±0.2%+1个字
采样周期	100 ms
控制算法	PI(比例积分算法)
主输出	24V/4A输出，接磁粉离合器或磁粉制动器
辅助输出	2路0-20mA输出，可接变频器或电/空变换器等执行机构
报警方式	常开继电器, 带零张力报警功能
通讯	RS485 或 RS232
外形尺寸	246(W)x154(H)x156.5(D)mm
电源	92~240VAC, 50/60 Hz

相关文档

1. TC808张力控制器使用说明书 PDF
