TC930卷径张力控制器

型号定义
TC930 | - | 主输出 | - | 通讯功能 |
① | ② |
代号 | 含义 |
---|---|
A420 | 电流输出 4-20mA |
V05 | 电压输出 0-5V |
V10 | 电压输出 0-10V |
代码 | 含义 |
---|---|
0 | 无 |
RS232 | 带RS232通讯接口 |
RS485 | 带RS485通讯接口 |
BS | 带张力变送输出功能 |
例如:型号TC930-A420-BS为带卷径变送功能的卷径张力控制器,输出控制信号为4-20mA。
注意:当输出为移相脉冲输出时,如电源频率不为50Hz,定货时需特别注明。
操作界面

外形尺寸

安装

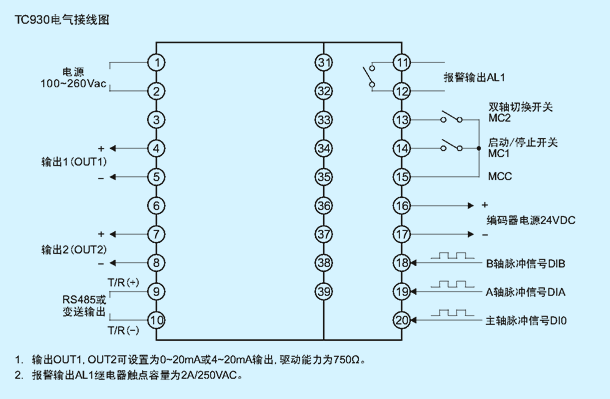

电气连接

技术规格
卷径输入信号 | 接近开关或编码器, 三极管NPN输出, 最高频率15kHz |
---|---|
输出 | 两路0-20mA, 4-20mA输出 移相脉冲输出 |
报警 | 带零张力报警功能 |
调节算法 | 卷径式张力控制 |
数字通讯 | RS-232(3线), RS-485(2线), 测量值变送 |
环境 | 工作温度: 0-50℃, 相对湿度≤85% |
电源 | 电压范围: 100~240VAC, 50Hz 当输出为移相脉冲输出时,如电源频率不为50Hz,定货时需特别注明 |
外形尺寸 | 96(W)×96(H)×100(D)mm |
相关文档
- TC930卷径张力控制器使用说明书 PDF
