TC950张力控制器
型号定义
| TC950 | - | 主输出 | - | 通讯功能 |
| ① | ② |
| 代号 | 含义 |
|---|---|
| A420 | 电流输出 4-20mA |
| V10 | 电压输出 0-10V |
| V05 | 电压输出 0-5V |
| PWM | PWM高速脉冲输出 |
| Y1 | 单相移相脉冲输出 |
| 代码 | 含义 |
|---|---|
| 0 | 无 |
| RS232 | 带RS232通讯接口 |
| RS485 | 带RS485通讯接口 |
| BS | 带张力变送输出功能 |
例如:型号TC950-A420-BS为带张力变送功能的张力控制器,输出控制信号为4-20mA。
注意:当输出为移相脉冲输出时,如电源频率不为50Hz,定货时需特别注明。

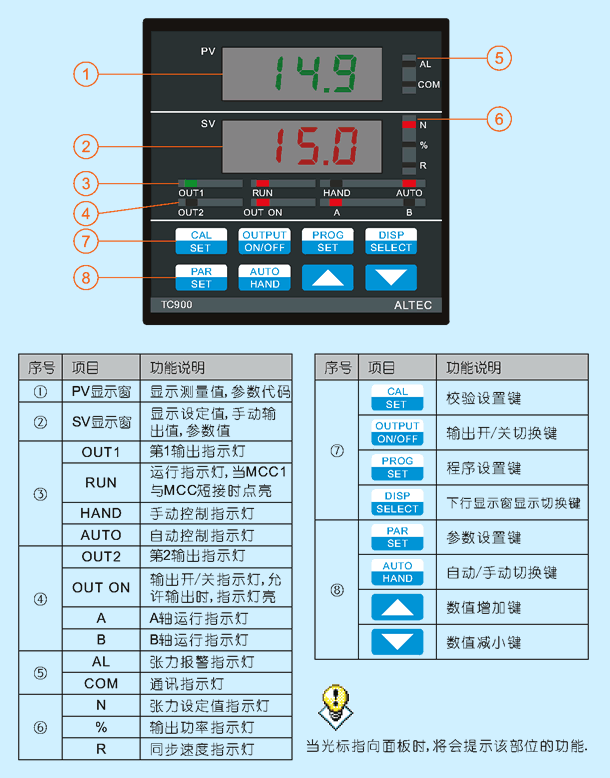

操作界面

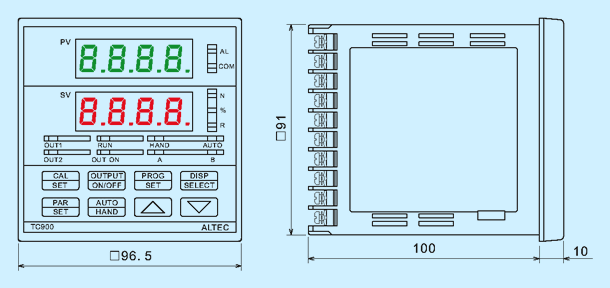

外形尺寸

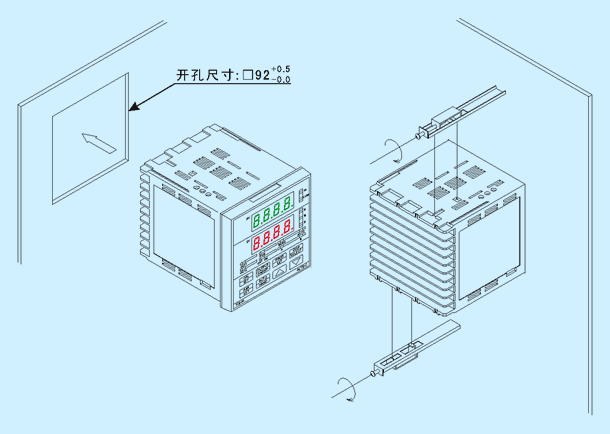

安装
电气连接

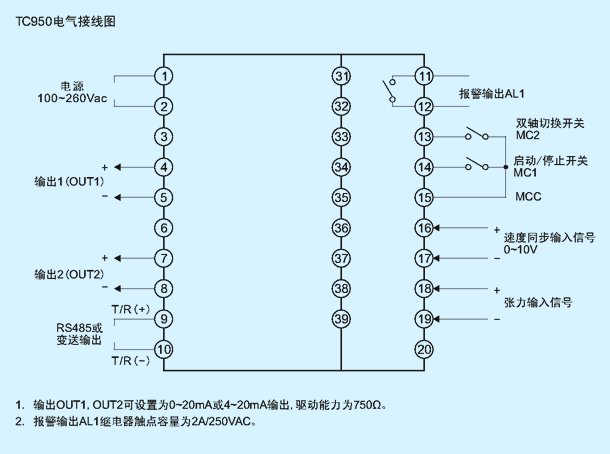

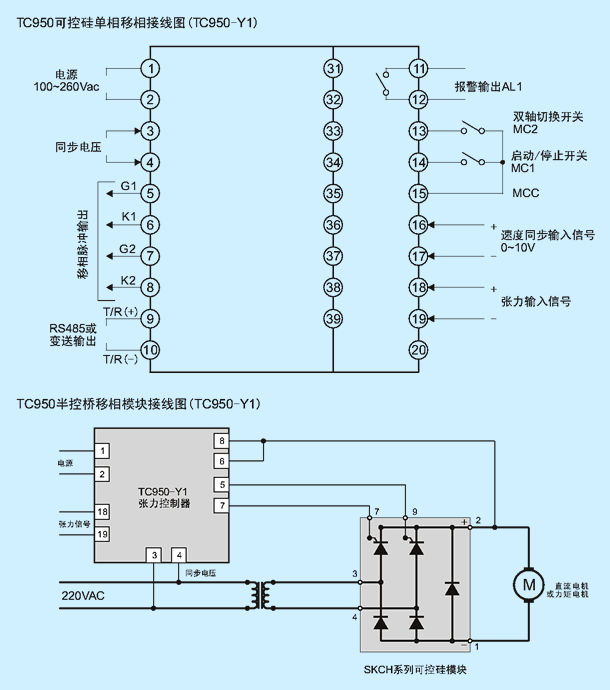

TC950-Y1电气接线图

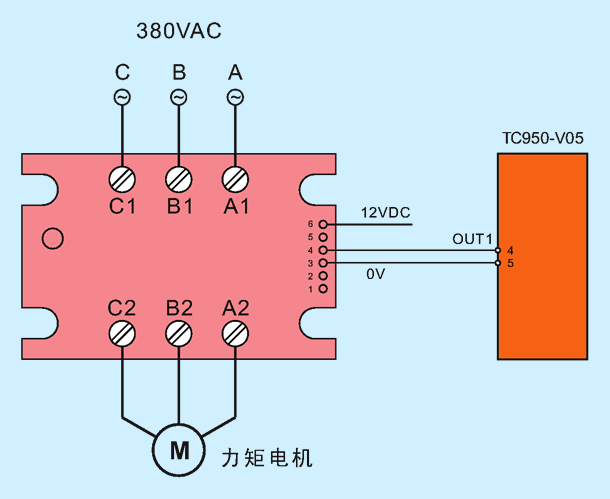

TC950-V05控制三相力矩电机接线图
TC950可输出0-5V信号直接控制AL33型三相力矩电机模块,驱动三相力矩电机,该方案具有简单、可靠、控制精度高等优点,广泛应用于各种高精度恒张力控制系统。
Al33型三相力矩电机模块具有多种型号,定货时请注明电机功率或驱动电流。
技术规格
| 测量精度 | 满量程的±0.2%FS±1个字 |
|---|---|
| 采样周期 | 100 ms |
| 张力输入信号 | 0-50mV |
| 输出 | 模拟量, 4-20mA, 0-20mA 或 0-10V PWM高速脉冲输出 单相移相脉冲输出 三相移相脉冲输出 |
| 报警 | 继电器,常开触点(max.250VAC,3A) 报警方式: 零张力报警 |
| 调节算法 | 比例,积分,微分调节(PID), 具备无超调及无欠调的优良控制特性。 |
| 数字通讯 | RS-232(3线), RS-485(2线) |
| 电源 | 电压范围: 100~260VAC, 50/60Hz |
| 环境 | 工作温度: 0-50℃, 相对湿度≤85% |
| 外形尺寸 | 96(W)×96(H)×100(D)mm |
相关文档
- TC950张力控制器使用说明书 PDF
