CTS系列张力传感器
型号定义
| CTS | 105-17 | - | 300 | |
| ① | ② |
| 代码 | 含义 |
|---|---|
| 105-17 | 传感器外径Φ105mm，轴承内径Φ17mm |
| 125-25 | 传感器外径Φ125mm，轴承内径Φ25mm |
| 代码 | 含义 |
|---|---|
| 250 | 250 N |
| 300 | 300 N |
| 500 | 500 N |
| 1000 | 1000 N |
例如:
- CTS105-17-300 表示量程为300N，传感器外径Φ105mm，轴承内径Φ17mm的CTS张力传感器。

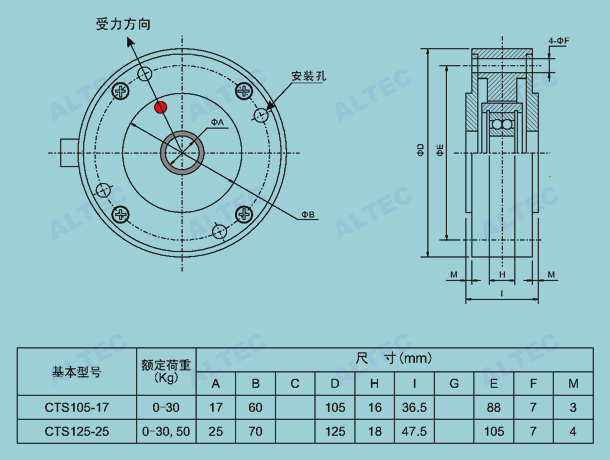

外形尺寸

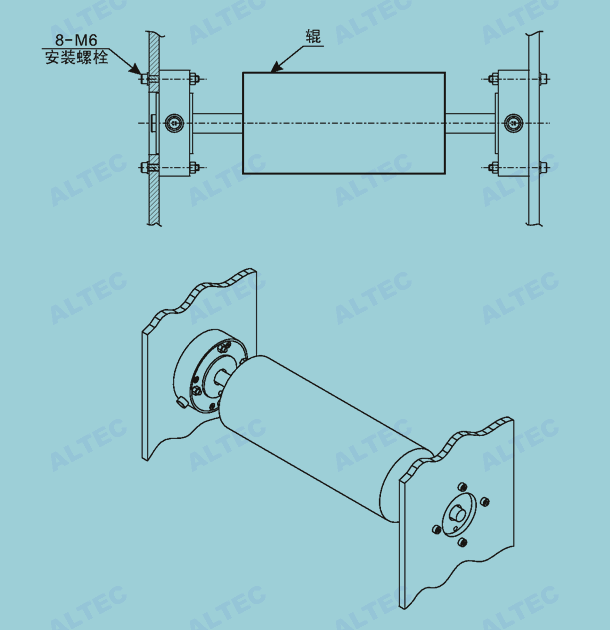

安装
接线
- 1 电源+
- 4 电源-
- 2 信号+
- 3 信号-
技术规格
| 绝缘电阻 | ≥ 2000 兆欧姆(100V测) |
|---|---|
| 输入电阻 | ≥ 350 欧姆 |
| 输出电阻 | ≥ 350±1 欧姆 |
| 传感器供桥电压 | 6-12 VDC |
| 功耗 | ≤ 0.4W |
| 零位 | ≤ 1% F.S |
| 灵敏度 | 2 mV/V |
| 过载能力 | 150% F.S |
| 非线性 | 0.1% F.S |
| 滞后 | 0.1% F.S |
| 重复 | 0.1% F.S |
| 外形尺寸 | 见外形尺寸图 |
| 重量 | 4 kg |
| 航空插座型号 | XS12J5A |
| 航空插头型号 | XS12K5P |
| 使用环境 | 不得在严重的腐蚀环境中使用 |
相关文档
- CTS系列张力传感器使用说明书 PDF
