HTS系列张力传感器
型号与量程
| HTS | - | 量程 |
| ① |
| 代号 | 量程(牛顿) |
|---|---|
| 100 | 100N |
| 150 | 150N |
| 200 | 200N |
| 300 | 300N |
| 500 | 500N |
例如:
- HTS-300 表示量程为 300N(约30kg) 的HTS型张力传感器。

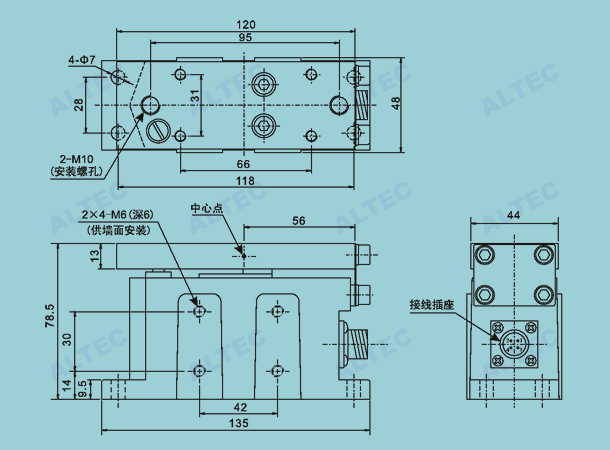

外形尺寸

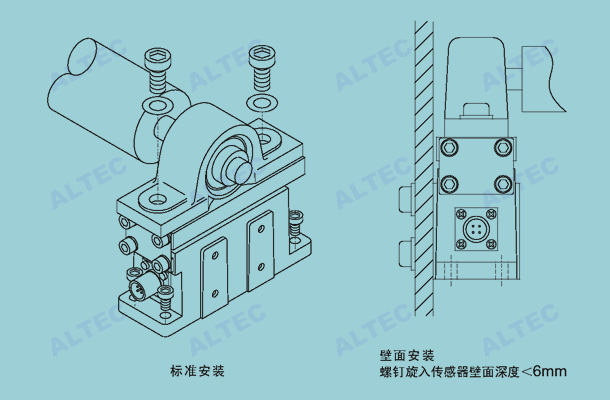

安装

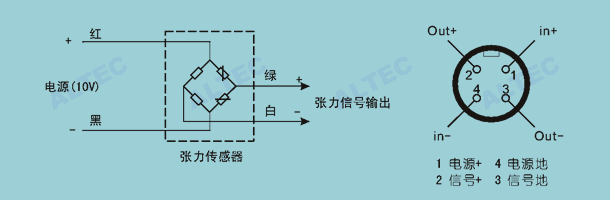

接线
技术规格
| 绝缘电阻 | ≥ 2000 兆欧姆(100V测) |
|---|---|
| 输入电阻 | ≥ 350 欧姆 |
| 输出电阻 | ≥ 350±1 欧姆 |
| 传感器供桥电压 | 6-12 VDC |
| 功耗 | ≤ 0.4W |
| 零位 | ≤ 1% F.S |
| 灵敏度 | 2 mV/V |
| 非线性 | 0.1% F.S |
| 滞后 | 0.1% F.S |
| 重复 | 0.1% F.S |
| 外形尺寸 | 见外形尺寸图 |
| 重量 | 1.8 kg |
| 航空插座型号 | X14K4P |
| 航空插头型号 | X14J4A |
| 使用环境 | 不得在严重的腐蚀环境中使用 |
