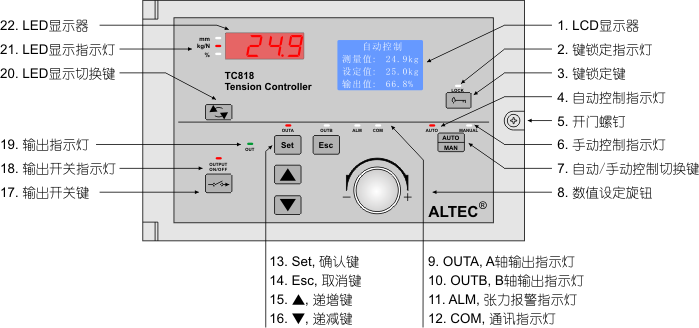

1.4 操作界面及操作简介

用这两个键可以进行各种菜单的选择或设定的确认。

Set键: 进入下级菜单或确认执行。

Esc键: 返回上级菜单或确认返回。

按此键可实现自动控制模式和手动控制模式的双向无扰切换。

当控制器工作在自动控制模式时,自动控制指示灯(AUTO)点亮,可旋转数值设定旋钮或按递增键/递减键修改张力设定值,按AUTO/MAN键可切换到手动控制模式。

控制器处于停止运行状态时,AUTO指示灯闪烁。

当控制器工作在手动控制模式时,手动控制指示灯(MAN)点亮,可旋转数值设定旋钮或按递增键/递减键直接修改输出功率值,按AUTO/MAN键可切换到自动控制模式。

当控制器从手动控制模式切换到自动控制模式时,控制器将此时的测量值设置为设定值,实现无扰切换。

当张力测量出错,显示故障代码时,控制器将自动切换到手动控制模式,按AUTO/MAN键也不能切换到自动控制模式。

此键控制输出开关,重复按此键,输出则在ON/OFF之间切换。

允许输出时,OUTPUT ON/OFF指示灯亮;

禁止输出时,OUTPUT ON/OFF指示灯灭,LED显示器显示0FF,输出值为0.0%。

按此键可使LED显示窗分别显示张力测量值(kg/N指示灯点亮),输出功率(%指示灯点亮),卷径大小(mm指示灯点亮)。

kg/N: 测量张力，单位是 kg 或牛顿。

% : 输出值

mm : 料卷半径，单位为mm

当控制器处于"自动控制"或"手动控制"显示界面时,此键用于锁定(防止误操作)或解锁,键锁定后将使递增键、递减键、自动/手动切换键、输出开关键和数值设定旋钮失效。

LOCK指示灯亮表示锁定,LOCK指示灯灭表示未锁定。

如果功能选择[28]设置为卷径张力控制,当处于"密码输入"显示界面,按此键将使卷料半径恢复为初始卷径R1,如果此时控制方式[29]设置为曲线程序控制,按此键可进入"卷径-输出"参数设置菜单查看或修改曲线程序。

该指示灯为绿色,指示灯的亮度与输出功率大小相关,输出功率越大,指示灯越亮。

当输出功率为零时,OUT指示灯熄灭。

该指示灯为红色,当A轴输出时,指示灯亮。

该指示灯为红色,当B轴输出时,指示灯亮。

该指示灯为红色,在张力系统运行过程中,当张力小于张力报警值[04]AL1时,ZT继电器动作,产生报警信号。在系统启动/停止、轴切过程中,零张力报警器不报警。

该指示灯为红色,TC818接收到上位机发送的有效命令,应答回送数据时COM灯点亮。
