1.1 概述

　　TC818张力控制器采用图形液晶显示器,可选择中、英文显示,界面友好易用,可输出0~24V/4A 直接驱动磁粉离合器,磁粉制动器,也可以输出0~5V,-5V~+5V 信号,控制变频器,伺服电机或其它执行机构,对卷料系统进行高精度的张力控制。可广泛应用于造纸、印刷、包装、纺织印染等行业。

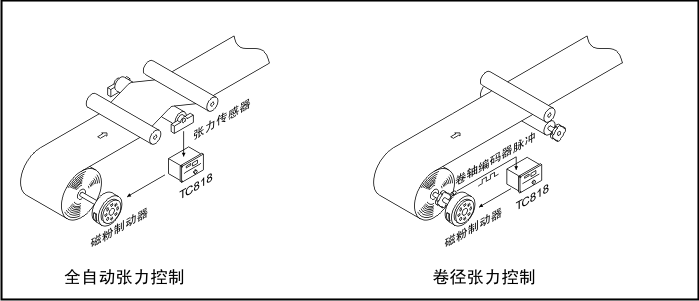

　　TC818可以设置为全自动张力控制器或卷径张力控制器,当功能选择[28][1]设置为自动张力控制时,TC818为全自动张力控制器,需安装张力传感器,组成闭环控制系统。当功能选择[28]设置为卷径张力控制时,TC818为卷径张力控制器,只需安装接近开关/编码器对料卷半径进行测量,控制器根据卷径进行张力控制。

　　第 4 章主要介绍全自动张力控制器的调试及操作,第 5 章主要介绍卷径张力控制器的调试及操作。
