5.1 概述

　　在某些特殊场合,不方便安装张力传感器,或对张力控制精度要求不高,不需采用张力闭环控制方式,此时TC818可设置为卷径张力控制方式。

　　当功能选择[28]设置为卷径张力控制时,TC818为卷径张力控制方式。

　　卷径张力控制的突出特点是省去了价格相对较高的张力传感器,安装简单、容易,而且能很方便地获得锥度张力控制。特别适用于印刷、包装、印染等行业的分切及收卷等机器设备上使用。

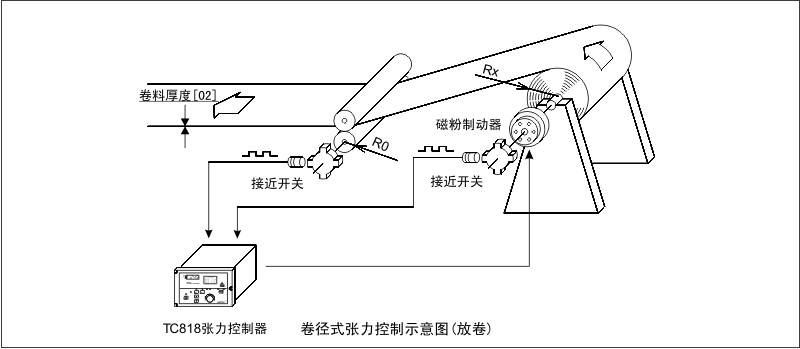

　　TC818控制器采集主轴与料卷轴的脉冲信号,经过CPU运算,计算出放卷半径,根据卷料半径、设定张力、磁粉离合器的额定转矩[38]改变输出励磁电流达到控制张力的目的。功率电源可输出0~24V, 0~4A制动电流。

　　用户可以通过设置卷径测量方式[31]选择厚度累加法或比值法作为卷径测量方式。

　　必须保证卷径测量计算准确,因此与卷径测量计算相关的参数必须正确设置,而且要特别注意测量卷径的接近开关或编码器的响应速度及正确安装。
