5.2 卷径测量

5.2.1 接近开关/编码器安装及接线

  选用NPN型接近开关或编码器。

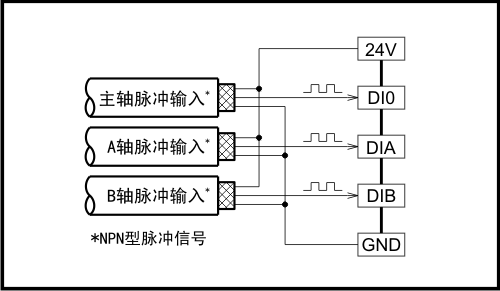

接近开关/编码器接线



5.2.2 卷径测量方式

  用户可以通过设置卷径测量方式[31]选择用厚度累加法或比值法来测量卷料半径。

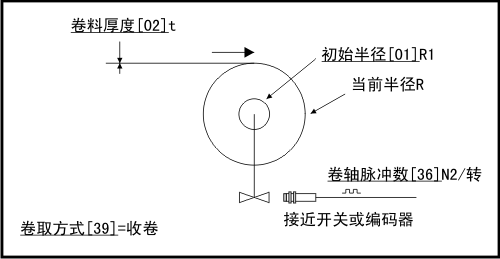

5.2.2.1 卷径测量-厚度累加法

  控制器对卷轴接近开关产生的脉冲进行计数,根据累计数N和初始半径[01]R1,按下式计算当前的卷径:

  R = R1±(N/N2)×t (+: 收卷, -: 放卷)

  R : 当前卷料半径

  R1: 初始半径[01]

  N : 累计脉冲数

  N2: 卷轴脉冲数[36]/转

  t : 卷料厚度

  为保证卷径测量准确,与卷径测量相关的参数必须正确设置,而且要注意测量卷径的接近开关正确安装。

  厚度累加法的相关参数:

  1. 初始半径[01]R1 此值根据实际情况设定,当控制器处于密码输入画面时,按一下LOCK键,卷径将会复位为初始卷径,当控制器进行轴切换时, 卷径将会自动复位为初始半径[01]R1。

  2. 卷料厚度[02]t 材料的实际厚度,单位mm。

  3. 最大半径[32] 此值根据实际情况设定。

  4. 最小半径[33] 此值根据实际情况设定。

  5. 卷轴脉冲数[36]N2 卷轴每转一圈产生的脉冲个数。

  6. 计算脉冲数[37] 当脉冲累计到计算脉冲数[37]时计算一次卷径。

  7. 卷取方式[39] 影响卷径计算,收卷时,卷径累加;放卷时,卷径递减。

5.2.2.2 卷径测量-比值法

  当采用比值法测量卷径时,控制器对卷轴及主轴接近开关产生的脉冲进行计数,并根据所设参数自动计算出卷径值,比值法不需要设定卷料厚度[02],卷取方式[39]。

  当采用比值法测量卷径时,必须设定以下参数:

  1. 最大半径[32] 此值根据实际情况设定。

  2. 最小半径[33] 此值根据实际情况设定。

  3. 主轴半径[34]R0 主轴半径,见示意图。

  4. 主轴脉冲数[35] 主轴每转一圈产生的脉冲个数N1。

  5. 卷轴脉冲数[36] 卷轴每转一圈产生的脉冲个数N2。

  6. 计算脉冲数[37] 当脉冲累计到计算脉冲数[37]时计算一次卷径,此参数影响卷径测量精度及测量时间间隔,值越大,测量卷径精度越高,但测量时间间隔变长。
