5.3 卷径张力控制基本操作

5.3.1 启动/停止控制

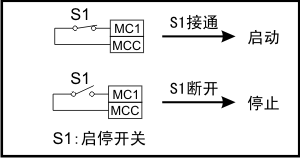

　　TC818张力控制器的启动、停止由接线端子MC1,MCC控制,在MC1,MCC端子接一开关,此开关(S1)即为系统的启停开关,S1开关的接通或断开将启动或停止张力系统运行。

　　有关启动/停止的详细操作请阅读第 4.2.4 节。

5.3.2 双轴切换控制

　　TC818张力控制器的轴切换功能由接线端子MC2,MCC控制,在MC2,MCC端子接一开关,此开关即为系统的轴切换开关。当轴切换开关断开时,A轴运行;当轴切换开关短接时,B轴运行。

　　有关双轴切换的详细操作请阅读第 4.2.5 节。

5.3.3 卷径复位

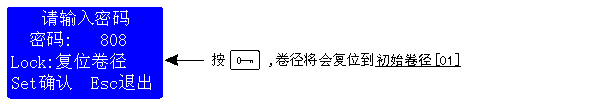

　　在[输入密码]界面按一下Lock键将使卷径复位为初始半径[01]。

　　当换新卷时,需要进行卷径复位操作。当控制器进行双轴切换动作时,控制器会自动复位卷径到初始半径[01]。

5.3.4 卷径控制方式选择

　　当把功能选择[28]设置为卷径张力控制后,可以选择三种控制方式[29],分别是恒张力控制,锥度张力控制和曲线程序控制,这三种方式可以分别用在不同的场合,如下图所示。
