LX系列张力传感器
型号定义
| LX | - | 额定载荷 | 后缀 | |
| ① | ② |
| 代号 | 量程(牛顿) |
|---|---|
| 150 | 150N |
| 300 | 300N |
| 500 | 500N |
| 1000 | 1000N |
| 无 | 供电电压: 5VDC，输出信号: 0-200mV |
|---|---|
| X | 供电电压: 24VDC，输出信号: 0-10V, 0-5V(PLC使用) |
例如:
- LX-1000 表示额定负荷为1000N，电源为 5VDC 的张力传感器。
工作原理

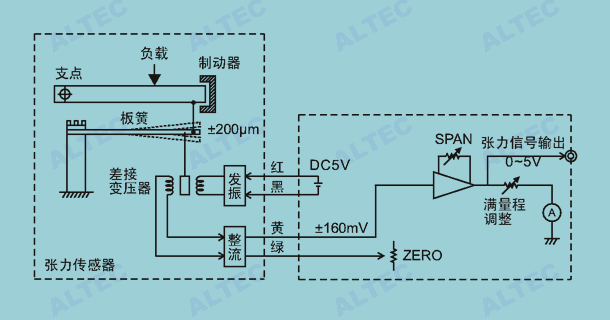

LX系列张力传感器通过滚轮施加负载,使板簧产生微位移(约±200μm),然后通过差接变压器检测出张力。如下图所示。

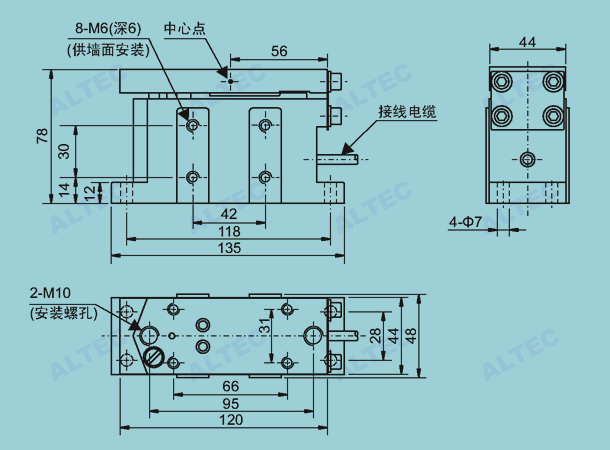

外型尺寸

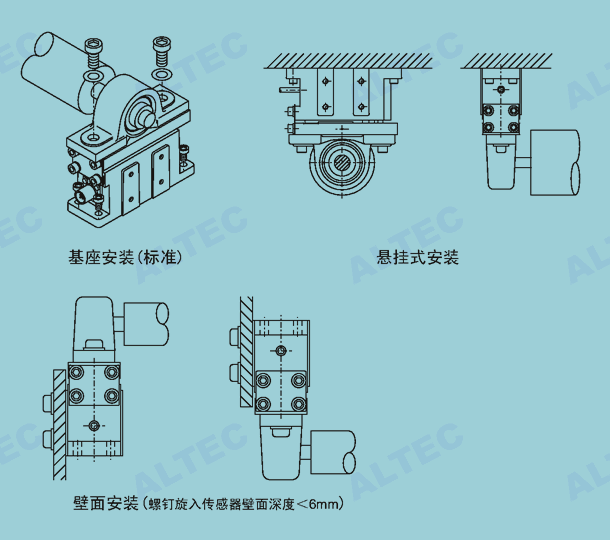

安装

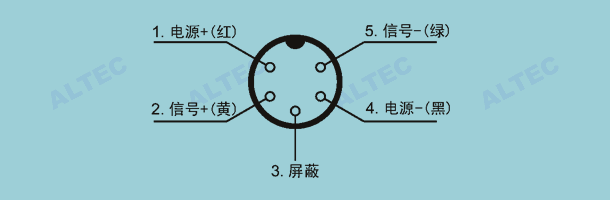

接线
技术参数
| 额定载荷 | 150N, 300N, 500N, 1000N |
|---|---|
| 适用负载方向 | 压迫或引升 |
| 安装方式 | 基座、悬挂、侧壁 |
| 连接电缆 | 4 芯屏蔽电线(3至6m) |
| 工作电源 | DC 5V/20mA 或 DC 24V/20mA(LX-X型) |
| 适用环境 | 0-40°C |
| 外型尺寸 | 134x48x78(mm) |
| 重量 | 1.8kg |
相关文档
- LX系列张力传感器使用说明书 PDF
